Thông Số
|

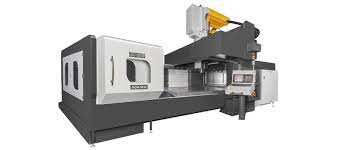

DCM 24 Series
|
|
2432
|
2442
|
2452
|
2460
|
|
BÀN LÀM VIỆC
|
|
Chiều dài (mm(in))
|
3, 300 (129. 9″)
|
4, 300 (169. 3″)
|
5, 300 (208. 6″)
|
6,200 (244″)
|
|
Chiều rộng (mm(in))
|
2,000 (78. 7″)
|
|
Kích thước rãnh
chữ T
(W x P x N)
|
22mmx250mmx7(0.86″x9. 8 “x 7)
|
28mm x 180mm x 11(1. 1″ x 7 ” x 11)
|
|
Khối lượng phôi lớn nhất (kg)
|
16,000
|
20,000
|
|
HÀNH TRÌNH
|
|
Hành trình trục X (mm(in))
|
3,200(126″)
|
4,200(165. 3″)
|
5,200 (204. 7″)
|
6,000(236. 2″)
|
|
Hành trình trục Y (mm(in))
|
2,400 (94. 5″)
|
|
Hành trình trục Z (mm(in))
|
800 (31. 5″) / 1100 (43. 3″) (OPT. )
|
|
Khoảng cách từ tâm trục chính đến mặt bàn (mm(in))
|
300 ~ 1,100 / 300~ 1,400 (OPT. )
(11. 8″ ~ 43. 3 “) / (11. 8” ~ 55. 1 “) (OPT. )
|
|
Khoảng cách từ tâm trục chính đến cột (mm(in))
|
435 (17. 1″)
|
|
Khoảng cách giữa hai cột đứng (mm(in))
|
2,450 (96. 5″)
|
|
TRỤC CHÍNH
|
|
Công suất trục chính
|
22 kw / 26 kw
|
|
Tốc độ (vòng/phút)
|
6,000
|
|
Côn trục chính
|
BT50
|
|
TỐC ĐỘ
|
|
Chạy dao nhanh khi gia công (mm/phút)
|
5 ~ 8,000
|
|
Chạy dao nhanh các trục (X/Y/Z) (m/phút)
|
15 / 15 / 12
|
|
Động cơ các trục (X/Y/Z)
|
αi40 / αi30 / αi30 (6 / 7 / 7 kw)
|
|
HỆ THỐNG THAY DAO
|
|
Số lượng dao
|
24
|
|
Kích thước dao (mm(in)
|
Ø125 (4. 9″)
|
|
Kích thước dao lớn nhất (mm(in))
|
Ø200 (7. 8″)
|
|
Chiều dài dao lớn nhất (mm(in))
|
400(15. 7″)
|
|
Khối lượng dao lớn nhất (kg)
|
28
|
|
Kiểu côn
|
BT 50 45°
|
|
CÁC THÔNG SỐ KHÁC
|
|
Công suất máy (KVA)
|
60
|
|
Áp suất khí nén (kgs/cm2)
|
6
|
|
Chiều dài máy (mm(in))
|
9, 400 (370″)
|
11,400 (449″)
|
13, 400 (528″)
|
15, 400 (607″)
|
|
Chiều rộng máy (mm(in))
|
5600 (221″) / 6900 (272″) (OPT. ) with AAC
|
|
Chiều cao máy (mm(in))
|
4700(185″) / 5600 (221″) (OPT. )
chiều cao máy tăng 300mm khi trục Z lên hết hành trình
|
|
Khối lượng máy
|
45 / 49 tấn
|
51 / 55 tấn
|
58 / 62 tấn
|
65 / 69 tấn
|
