Thông số Kỹ Thuật
|

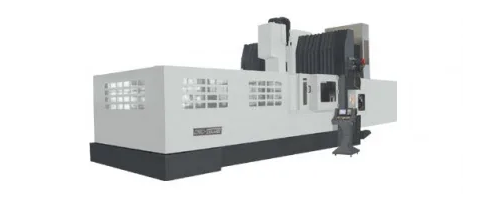

DCM 36 Series |
|
3642
|
3652 |
3660
|
| BÀN LÀM VIỆC |
| Chiều dài mm (inch) |
4, 300 (169. 3″)
|
5, 300 (208. 6″) |
6,200 (244″)
|
| Chiều rộng mm (inch) |
3,000 (118. 1″)
|
Kích thước rãnh chữ T
(W x P x N) mm(inch) |
28 x 200 x 15
(1. 1 ” x 7. 8 ” x 15)
|
| Khối lượng phôi lớn nhất (kg) |
26,000
|
| HÀNH TRÌNH |
| Hành trình trục X mm (inch) |
4,200 (165. 3″)
|
5,200 (204. 7″)
|
6,000 (236. 2″) |
| Hành trình trục Y mm (inch) |
3,600(141. 7″)
|
| Hành trình trục Z mm (inch) |
1,100 (43. 3″) / 1,400(55. 1″) (OPT. )
|
| Khoảng cách từ tâm trục chính đến mặt bàn mm (inch) |
300 ~ 1,400 / 300 ~ 1,700(OPT. )
(11. 8″ ~ 55. 1 “) / (11. 8” ~ 66. 9 “) (OPT. )
|
| Khoảng cách từ tâm trục chính đến cột mm (inch) |
473 (18. 6″)
|
| Khoảng cách giữa hai cột đứng |
3650(143. 7″)
|
| TRỤC CHÍNH |
| Công suất (kw) |
22/26
|
| Tốc độ (vòng/phút) |
6,000
|
| Côn trục chính |
BT50
|
| TỐC ĐỘ |
| Chạy dao nhanh khi gia công |
5 ~ 8,000 mm/phút
|
| Chạy dao nhanh các trục(X/Y/Z) |
15 / 15 / 12 m/phút
|
| Động cơ các trục(X/Y/Z) |
αi40 / αi30 / αi30 (6 / 7 / 7 kw)
|
| HỆ THỐNG THAY DAO |
| Số lượng dao |
24
|
| Kích thước dao mm (inch) |
Ø125 (4. 9″)
|
| Kích thước dao lớn nhất mm (inch) |
Ø200 (7. 8″)
|
| Chiều dài dao lớn nhất mm (inch) |
400 (15. 7″)
|
| Khối lượng dao lớn nhất (kg) |
28
|
| Kiểu côn |
BT 50 45°
|
| CÁC THÔNG SỐ KHÁC |
| Công suất máy (kVA) |
60
|
| Áp suất khí nén (kg/cm2) |
6
|
| Chiều dài máy mm (inch) |
11,400 (449″)
|
13, 400 (528″)
|
15, 400 (607″)
|
| Chiều rộng máy mm (inch) |
8, 300 (327″)
|
| Chiều cao máy mm (inch) |
5, 600 (221″) / 7, 500 (296″) (OPT. )
chiều cao máy tăng 300mm khi trục Z lên hết hành trình
|
| Khối lượng máy (tấn) |
65 / 71
|
72 / 78
|
79 / 85
|
