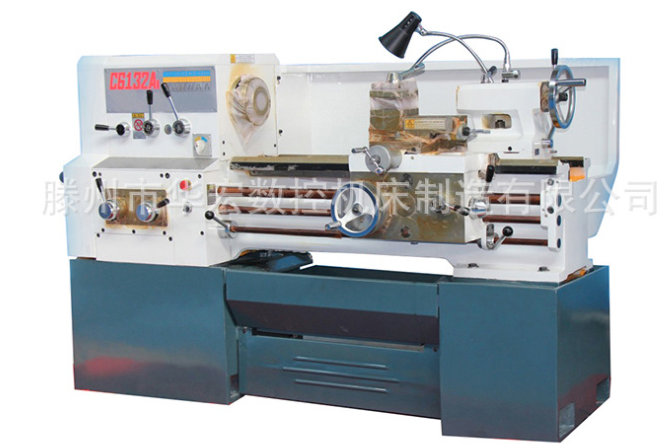

Mô hình máy tiện
|
C6132A
|
C6232A
|
|
Thông số máy chủ
|
Chiều cao trung tâm
|
175mm
|
|
Đường kính quay tối đa trên giường
|
320mm
|
|
Chiều dài phôi tối đa
|
750mm
|
|
Công cụ giữ đột quỵ tối đa (theo chiều dọc)
|
400mm
|
650mm
|
|
Đường kính phôi gia công tối đa trên giá đỡ dụng cụ
|
190mm
|
|
Đường kính phôi gia công tối đa trong rãnh yên
|
|
520mm
|
|
Chiều dài hoạt động của yên xe phía trước tấm mặt
|
|
200mm
|
|
Đường kính thanh
|
50mm
|
|
Trục chính
|
Thông qua đường kính lỗ
|
52mm
|
|
Lỗ hình nón
|
MT6
|
|
Tốc độ 50HZ (60HZ)
|
25~ 1600r / phút (30 ~ 2000r / phút) 12 loại dương và âm
|
|
Dụng cụ giữ
|
Hành trình tối đa theo chiều ngang của giá đỡ công cụ
|
240mm
|
|
Dao giữ tối đa đột quỵ
|
140mm
|
|
Giá trị tỷ lệ theo chiều dọc
|
0,5mm /lưới 100mm / r
|
|
Giá trị tỷ lệ giá đỡ công cụ ngang
|
0,05mm /lưới 4mm / r
|
|
Giá trị quy mô giữ dao
|
0,05mm /lưới 3 mm / r
|
|
Công cụ giữ góc xoay
|
± 45 °
|
|
Khoảng cách từ đường trục chính đến bề mặt hỗ trợ công cụ
|
22mm
|
|
Kích thước phần thanh công cụ (chiều cao x chiều rộng)
|
20 mm * 20 mm
|
|
Thức ăn dọc
|
0,04đến 2,16 mm / r 138 loài
|
|
Thức ăn bên
|
0,02~ 1,08 mm / r 138 loài
|
|
Khoảng cách tối đa từ đường tâm trục chính đến cạnh của giá đỡ công cụ hình vuông
|
205 mm
|
|
Đuôi
|
Mẹo tay áo côn bên trong
|
MT4
|
|
Chuyển động tối đa của tay áo trên cùng
|
130mm
|
|
Chuyển động ngang tối đa
|
± 10 mm
|
|
Chủ đề
|
Số liệu
|
0,45~ 20 mm / r 30 loại
|
|
Hoàng thành
|
80đến 1 n / 1 "35 loài
|
|
Mô-đun
|
0,25đến 10 mm 25 loại
|
|
Phần đường dẫn
|
160đến 3 DP 30 loài
|
|
Xe máy
|
Động cơ chính
|
YD132M-8/4 B5 TH 3/4 KW
|
|
Tốc độ động cơ chính 50HZ (60HZ)
|
750/1500 r / phút (900/1800 r / phút)
|
|
Động cơ bơm làm mát
|
AYB-20TH 0.115 KW
|
|
Kích thước
chiều dài * chiều rộng * chiều cao
|
750mm
|
1950 * 900 * 1200mm
|
|
Trọng lượng tịnh
|
750mm
|
1300 kg
|
|
Thắt lưng
|
Thông số kỹ thuật mô hình vành đai ổ đĩa chính
|
A -1900 mm
|
