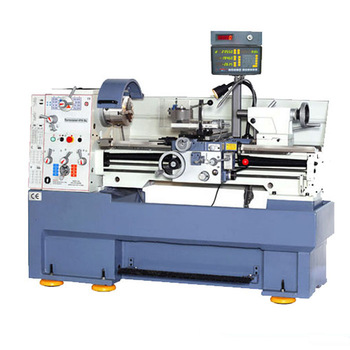

| Đặc điểm kỹ thuật của Máy tiện ngang có độ chính xác cao CD6241 |
| Mô hình |
CD6241 × 1000 |
CD6241 × 1500 |
| Tối đa khi chèo qua giường |
Φ410mm (16 ") |
| Chiều dài tối đa qua slide chéo |
Φ255mm (10 ") |
| Tối đađu qua khoảng trống |
Φ580mm (23 ") |
| Chiều cao trung tâm |
205mm (8 ") |
| Khoảng cách giữa các trung tâm |
1000mm (40 ") / 1500mm (60") |
| Chiều rộng của giường |
250mm (10 ") |
| Phần tối đa của công cụ |
20mm × 20mm (3/4 "× 3/4") |
| Mức tối đa của trang trình bày chéo |
210mm (8 1/2 ") |
| Mức tối đa của hợp chất giống |
140mm (5 1/2 ") |
| Trục chính |
Φ52mm (2 ") |
| Mũi trục chính |
D1-6 |
| Độ côn của tốc độ trục chính |
MT # 6 |
| Phạm vi tốc độ trục chính |
16 thay đổi 25-1800r / phút |
| Mũi chỉ huy |
4 TPI |
| Phạm vi nguồn cấp dữ liệu dọc theo hệ mét |
0,05-1,7mm / vòng quay (17 Nos) |
| Phạm vi nguồn cấp dữ liệu theo chiều dọc inch |
0,002 "-0,067" / vòng quay (17 Nos) |
| Phạm vi nguồn cấp dữ liệu chéo chỉ số |
0,025-0,85mm / vòng quay (17 Nos) |
| Phạm vi nguồn cấp dữ liệu chéo inch |
0,001 "-0,0335" / vòng quay (17 Nos) |
| Phạm vi chuỗi số liệu |
0,2-14mm (SỐ 39) |
| Phạm vi của chủ đề inch |
2-72 TPI (SỐ 45) |
| Phạm vi cao độ đường kính |
8-44D.P. (21 số) |
| Phạm vi cao độ mô-đun |
0,3-3,5 MP (18Nos) |
| Dia.của ống tay áo |
50mm (2 ") |
| Du lịch của ống tay áo |
120mm (4 3/4 ") |
| Morse côn của ống tay áo |
MT # 4 |
| Công suất của động cơ chính |
2,2 / 3,3kw (tùy chọn 3 / 5,5kw) |
| Công suất của bơm làm mát |
4P, 3PH 90W |
| Kích thước tổng thể (L * W * H) |
1940mm × 850mm × 1320mm |
| Kích thước đóng gói (L * W * H) |
2070mm × 940mm × 1600mm |
| NW / GW |
1550kg / 1760kg |
