| Mô hình |

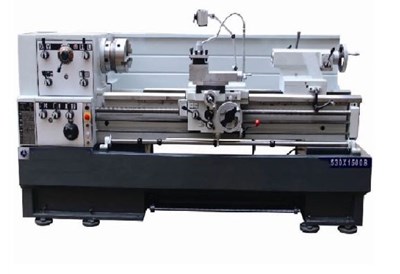

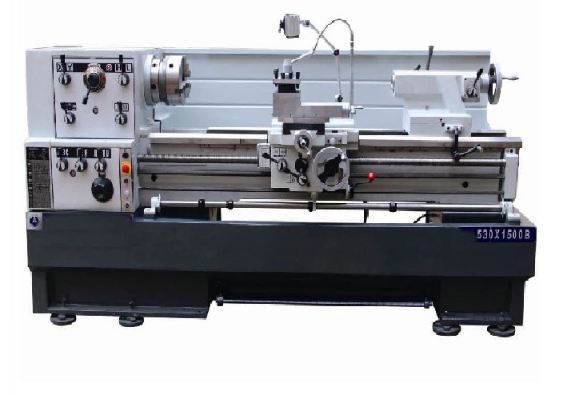

C6253B × 1000/1500/2000 |
| Lung lay trên giường |
Φ530mm (20 7/8 ") |
| Đu qua cầu trượt chéo |
Φ329mm (12 31/32 ") |
| Swing in gap (D × W) |
765mm × 218mm (D1-8) / 765mm × 240mm (A1-8) |
| Chiều cao của tâm |
265mm (10 7/16 ") |
| Khoảng cách giữa các trung tâm |
1015mm / 1515mm / 2015mm |
| Chiều rộng của giường |
400mm (15 3/4 ") |
| Tối đaphần của công cụ cắt |
25mm × 25mm (1 "× 1") |
| Tổng hành trình của đường trượt chéo |
320mm (12 5/8 ") |
| Tổng hành trình của trang trình bày trên cùng |
200mm (7 7/8 ") |
| Trục chính |
Φ82mm (3 1/4 ") |
| Mũi trục chính |
D1-8 hoặc A1-8 |
| Trục chính côn morse ở mũi, trong tay áo |
ME90 / MT # 5 |
| Số tốc độ trục chính |
12 |
| Phạm vi tốc độ trục chính |
20-1600 vòng / phút |
| Đường kính trục vít và ren |
40mm (1 9/16 ") × 4 TPI hoặc bước 6mm |
| Chủ đề đế |
4-112 (50 NOS) |
| Số liệu chủ đề |
0,25-7 (24 NOS) |
| Cao độ đường kính DP / DP |
4-112 (50 NOS) |
| Cao độ đường kính MP / MP |
0,25-14 (34 NOS) |
| Nguồn cấp dữ liệu dọc (hệ đo lường Anh / hệ mét) |
0,0011 "-0,0316" (50Nos) /0,01mm-0,286mm (50Nos) |
| Nguồn cấp dữ liệu chéo (hệ đo lường Anh / hệ mét) |
0.00024 "-0.0068" (50Nos) /0.01mm-0.286mm (50Nos) |
| Tổng hành trình của bút lông ụ |
180mm (7 5/64 ") |
| Tails cổ phiếu bút lông |
Φ75mm (2 61/64 ") |
| Bút lông cuộn đuôi côn |
MT # 5 |
| Động cơ truyền động trục chính |
10.0HP |
| Động cơ bơm nước làm mát |
1 / 8HP (0,1KW) |
| Kích thước máy |
94 "× 38" × 52 "/ 114" × 38 "× 52" / 134 "× 38" × 52 " |
| Kích thước đóng gói |
98 "× 43" × 71 "/ 118" × 43 "× 71" / 138 "× 43" × 71 " |
| NW |
2490KG / 2750KG / 3010KG |
| GW |
2790KG / 3090KG / 3400KG |
