Thông tin sản phẩm

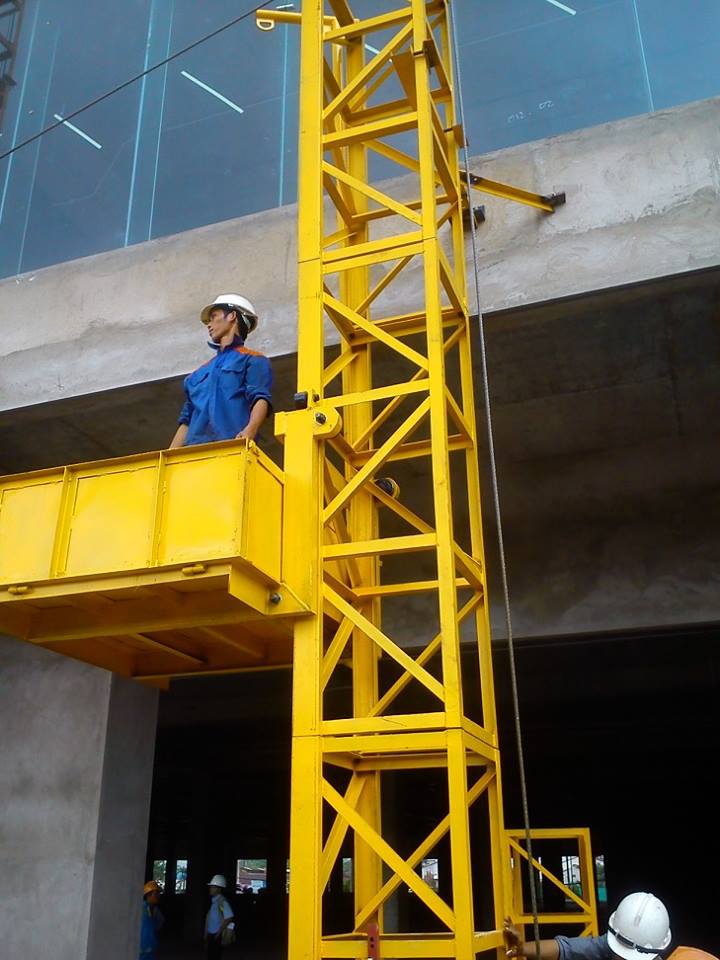

Máy vận thăng nâng hàng được hình thành từ việc lắp ghép các bộ phận: Động cơ hộp số – Tang cáp – Ròng rọc – Bàn nâng khung trụ – Giằng chéo.
Máy có các thông số kích thước chủ yếu như sau:
+Loại bệ tời :M1
+Trọng tải nâng tối đa :500Kg
+Chiều cao nâng :H=40m
+Tốc độ nâng hàng :23m/Phuùt
+Trọng lượng máy :
+Động cơ điện :
-Công suất : N=5hp
-Điện áp : 380v/phuùt/50Hr
-Số vòng quay :n=1440Voøng/phuùt
+Hộp giảm tốc :
-Loại giảm tốc : Đài Loan
-Tỉ số truyền : i=60
+cáp thép :
-Đường kính dây cáp : d=14mm
+chiều dài dây cáp : L=………m
+Hệ thống thắng : Thắng điện từ ngay trong motor
Trong trường hợp cáp bị đứt có 02 bộ thăng cơ ,thắng trên bàn nâng ngay trên khung trượt.
+Tang cuốn cáp : :
– đường kính: D=350mm
– Chiều dài : L=400mm
+Hệ thống thắng điềukhiển :
-Tay điều khiển : 1 Cái
-Khởi động từ : 02 Cái
-Công tắc hành trình: 02 Cái
-Hộp điều khiển :01 Cái
-Dây điện : L=…….m
+ Kích thước khung bệ:
| -Loại khung |
|
Bệ máy |
Bàn nâng |
Đốt trụ chính |
Bàn nâng |
| Thông số |
|
|
|
(Bàn dẫn động) |
|
| Vật liệu |
Kích thước |
U100x46 |
U100x46 |
V 40×40 |
Tole |
|
|
|
U50 |
V 50×50 |
V 40×40 |
|
|
|
V 50 x50V 40 x40 |
|
|
|
Loại thép |
CT5 |
CT5 |
CT5 |
CT5 |
| Kích |
Dài |
1300 |
1300 |
500 |
1300 |
| Thước |
Rộng |
1200 |
900 |
500 |
900 |
|
Cao |
|
|
2000 |
|
+Chốt dẫn động:
| Loại chốt |
Chốt kéo |
Chốt dòng rọc |
Chốt dòng rọc |
Chốt dòng rọc |
| Thông số |
|
Dẫn động |
Cân bằng |
Kéo cáp |
| Vật liệu |
CT45 |
CT45 |
CT45 |
CT45 |
| Kích thước(mm) |
Þ35×90 |
Þ30×75 |
Þ30×75 |
Þ28×75 |
+Buly dẫn động:
| Loại dòng rọc |
Ròng rọc |
Ròng rọc |
Bánh xe |
Ròng rọc |
| Thông số |
Kéo cáp |
Dẫn động |
Cân bằng |
Lắp đốt |
| Vật liệu |
Gang |
Thép |
Thép |
Thép |
| Kích thước(mm) |
140 |
140 |
140 |
160 |
