Thông tin sản phẩm

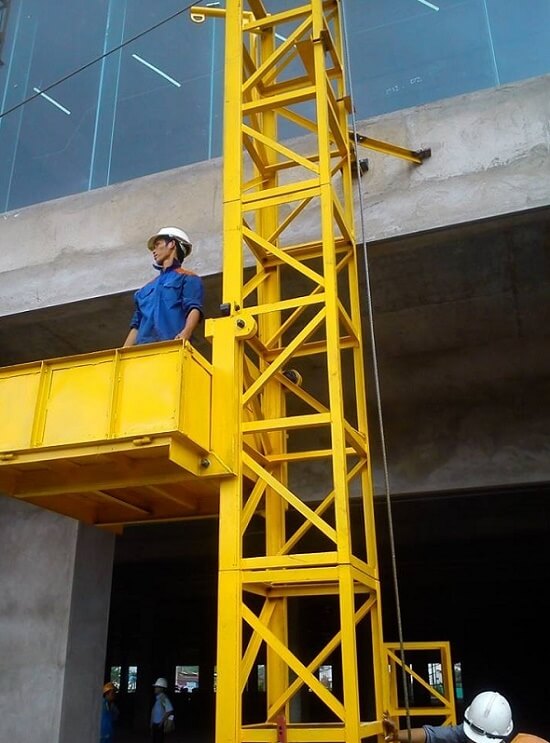

Máy vận thăng xây dựng được hình thành từ việc lắp ghép các bộ phận: Động cơ hộp số – Tang cáp – Ròng rọc – Bàn nâng khung trụ – Giằng chéo.
Máy có các thông số kích thước chủ yếu như sau:
+ Loại bệ tời :M1
+ Trọng tải nâng tối đa :500Kg
+ Chiều cao nâng :H=40m
+ Tốc độ nâng hàng : 23m/Phút
+ Trọng lượng máy :
+ Động cơ điện :
– Công suất : N=5hp
– Điện áp : 380v/phút/50Hr
– Số vòng quay :n=1440Vòng/phút
+ Hộp giảm tốc :
– Loại giảm tốc : Đài Loan
– Tỉ số truyền : i=60
+ Cáp thép :
– Đường kính dây cáp : d=14mm
+ Chiều dài dây cáp : L=………m
+ Hệ thống thắng : Thắng điện từ ngay trong motor
Trong trường hợp cáp bị đứt có 02 bộ thăng cơ, thắng trên bàn nâng ngay trên khung trượt.
+ Tang cuốn cáp : :
– đường kính: D=350mm
– Chiều dài : L=400mm
+ Hệ thống thắng điềukhiển :
– Tay điều khiển : 1 Cái
– Khởi động từ : 02 Cái
– Công tắc hành trình: 02 Cái
– Hộp điều khiển :01 Cái
– Dây điện : L=…….m
+ Kích thước khung bệ:
| -Loại khung |
|
Bệ máy |
Bàn nâng |
Đốt trụ chính |
Bàn nâng |
| Thông số |
|
|
|
(Bàn dẫn động) |
|
| Vật liệu |
Kích thước |
U100x46 |
U100x46 |
V 40×40 |
Tole |
|
|
|
U50 |
V 50×50 |
V 40×40 |
|
|
|
V 50 x50V 40 x40 |
|
|
|
Loại thép |
CT5 |
CT5 |
CT5 |
CT5 |
| Kích |
Dài |
1300 |
1300 |
500 |
1300 |
| Thước |
Rộng |
1200 |
900 |
500 |
900 |
|
Cao |
|
|
2000 |
|
+ Chốt dẫn động:
| Loại chốt |
Chốt kéo |
Chốt dòng rọc |
Chốt dòng rọc |
Chốt dòng rọc |
| Thông số |
|
Dẫn động |
Cân bằng |
Kéo cáp |
| Vật liệu |
CT45 |
CT45 |
CT45 |
CT45 |
| Kích thước(mm) |
Þ35×90 |
Þ30×75 |
Þ30×75 |
Þ28×75 |
+ Buly dẫn động:
| Loại dòng rọc |
Ròng rọc |
Ròng rọc |
Bánh xe |
Ròng rọc |
| Thông số |
Kéo cáp |
Dẫn động |
Cân bằng |
Lắp đốt |
| Vật liệu |
Gang |
Thép |
Thép |
Thép |
| Kích thước(mm) |
140 |
140 |
140 |
160 |
