Thông tin sản phẩm

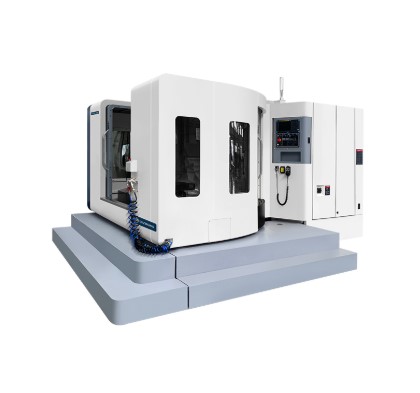

Máy gia công ngang HMC500
Máy gia công ngang HMC500 là một thiết bị CNC hiện đại, được thiết kế đặc biệt để gia công các chi tiết cơ khí có kích thước lớn và yêu cầu độ chính xác cao. Đây là loại máy gia công phổ biến trong các ngành công nghiệp chế tạo khuôn mẫu, gia công linh kiện ô tô, hàng không, và các ứng dụng gia công cơ khí chính xác khác. Máy gia công ngang HMC500 nổi bật với hiệu suất gia công cao, độ ổn định vượt trội và khả năng gia công các chi tiết phức tạp với độ chính xác tuyệt đối.
Thông số kỹ thuật
|
Model
|
HMC500
|
|
Kích thước bàn
|
500x500 mm
|
|
Di chuyển trục X
|
800 mm
|
|
Di chuyển trục Z
|
600 mm
|
|
Di chuyển trục Y
|
6700 mm
|
|
Khoảng cách từ tâm trục chính đến mặt bàn
|
145-725 mm
|
|
Khoảng cách giữa mũi trục chính và tâm bàn
|
120-700 mm
|
|
Số lượng bàn
|
1 chiếc
|
|
Khe chữ T (số chiều rộng*bước)
|
5-18*100
|
|
Tải trọng tối đa của bàn làm việc
|
500 kg
|
|
Bảng chỉ mục
|
1°*360
|
|
Tốc độ tối đa của bàn
|
10 vòng/phút
|
|
Công suất động cơ chính
|
15/11 kW
|
|
Độ côn trục chính
|
BT50
|
|
Tốc độ trục chính tối đa
|
8000 vòng/phút
|
|
Tốc độ cắt
|
1-10000 mm/phút
|
|
Tốc độ di chuyển nhanh
|
36/32/32 m/phút
|
|
Tạp chí công cụ
|
Cánh tay 24
|
|
Đường kính dụng cụ tối đa
|
112/200 mm
|
|
Chiều dài dụng cụ tối đa
|
400 mm
|
|
Trọng lượng dụng cụ tối đa
|
18 kg
|
|
Thời gian thay đồi công cụ (công cụ này sang công cụ khác)
|
3 giây
|
|
Đơn vị tối thiểu cài đặt máy
|
0,001 mm
|
|
Độ chính xác vị trí trục X, Y, Z
|
0,01 mm
|
|
Định vị lại độ chính xác trục X, Y, Z
|
0,005 mm
|
|
Độ chính xác định vị trục B
|
10”
|
|
Độ chính xác định vị lặp lại trục B
|
5”
|
|
Trọng lượng máy
|
8000 kg
|
|
Kích thước tổng thể
|
4650 x 3250 x 3000 mm
|
Ứng dụng phổ biến
- Chế tạo khuôn mẫu: Máy gia công ngang HMC500 là lựa chọn lý tưởng cho gia công khuôn mẫu lớn và phức tạp với độ chính xác cao.
- Gia công chi tiết cơ khí chính xác: Máy rất phù hợp với các chi tiết cơ khí trong ngành công nghiệp ô tô, điện tử, hàng không và các ngành công nghiệp khác đòi hỏi độ chính xác và hiệu quả gia công.
- Sản xuất linh kiện điện tử: Gia công các linh kiện điện tử yêu cầu độ chính xác cao và bề mặt hoàn thiện mịn.
- Sản xuất hàng loạt: Máy thích hợp cho các ứng dụng sản xuất hàng loạt với yêu cầu gia công liên tục và hiệu quả cao.
