Thông tin sản phẩm

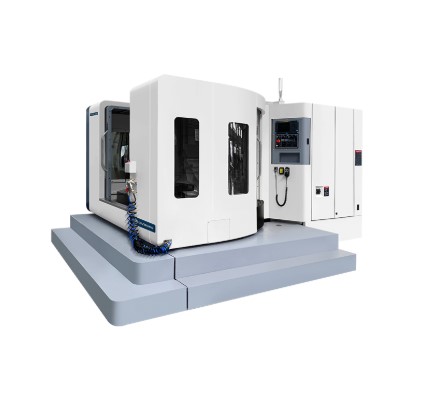

Máy gia công ngang HMC630
Máy gia công ngang HMC630 là một loại trung tâm gia công CNC trục ngang, thường được sử dụng trong các ngành công nghiệp chế tạo cơ khí, sản xuất khuôn mẫu, và gia công các chi tiết lớn hoặc phức tạp. Máy này đặc biệt hiệu quả khi gia công các chi tiết cần xử lý nhiều mặt và yêu cầu độ chính xác cao mà không cần thay đổi vị trí chi tiết nhiều lần. HMC630 cung cấp khả năng gia công mạnh mẽ và chính xác, giúp nâng cao hiệu quả sản xuất và giảm thiểu thời gian gia công.
Thông số kỹ thuật của máy gia công ngang HMC630
|
Model
|
HMC630
|
|
Kích thước bàn
|
630x630 mm
|
|
Di chuyển trục X
|
1050 mm
|
|
Di chuyển trục Z
|
900 mm
|
|
Di chuyển trục Y
|
700 mm
|
|
Khoảng cách từ tâm trục chính đến mặt bàn
|
120-870 mm
|
|
Khoảng cách giữa mũi trục chính và tâm bàn
|
130-1030 mm
|
|
Số lượng bàn
|
1 chiếc
|
|
Khe chữ T (số chiều rộng*bước)
|
5-22*125
|
|
Tải trọng tối đa của bàn làm việc
|
800 kg
|
|
Bảng chỉ mục
|
1°*360
|
|
Tốc độ tối đa của bàn
|
10 vòng/phút
|
|
Công suất động cơ chính
|
15/18,5 kW
|
|
Độ côn trục chính
|
BT50-190
|
|
Tốc độ trục chính tối đa
|
6000 vòng/phút
|
|
Tốc độ cắt
|
1-10000 mm/phút
|
|
Tốc độ di chuyển nhanh
|
36/20/24 m/phút
|
|
Tạp chí công cụ
|
Cánh tay 30
|
|
Đường kính dụng cụ tối đa
|
112/200 mm
|
|
Chiều dài dụng cụ tối đa
|
400 mm
|
|
Trọng lượng dụng cụ tối đa
|
18 kg
|
|
Thời gian thay đồi công cụ (công cụ này sang công cụ khác)
|
3 giây
|
|
Đơn vị tối thiểu cài đặt máy
|
0,001 mm
|
|
Độ chính xác vị trí trục X, Y, Z
|
0,012 mm
|
|
Định vị lại độ chính xác trục X, Y, Z
|
0,008 mm
|
|
Độ chính xác định vị trục B
|
10”
|
|
Độ chính xác định vị lặp lại trục B
|
5”
|
|
Trọng lượng máy
|
10000 kg
|
|
Kích thước tổng thể
|
4850 x 3600 x 3200 mm
|
Ứng dụng của máy gia công ngang HMC630
- Gia công chi tiết lớn và phức tạp:
+ HMC630 rất phù hợp cho gia công các chi tiết lớn và phức tạp như trục, bánh răng, hộp số, các bộ phận máy móc công nghiệp. Máy giúp giảm thời gian gia công và nâng cao hiệu quả sản xuất.
- Gia công khuôn mẫu:
+ Máy này được sử dụng rộng rãi trong ngành chế tạo khuôn mẫu, đặc biệt là khuôn nhựa, khuôn dập, khuôn đúc. Máy giúp gia công các chi tiết khuôn mẫu với độ chính xác cao và hiệu quả.
- Ngành công nghiệp ô tô và hàng không:
+ HMC630 là lựa chọn phổ biến trong ngành ô tô và hàng không, nơi các chi tiết cần có độ chính xác cao, chịu tải trọng lớn và yêu cầu gia công trên nhiều mặt mà không cần thay đổi vị trí chi tiết quá nhiều lần.
- Gia công hàng loạt:
+ Máy phù hợp cho gia công hàng loạt các chi tiết, nhờ vào hệ thống thay dao tự động và khả năng gia công liên tục, giúp tăng năng suất và giảm thiểu thời gian gián đoạn.
Ưu điểm của máy gia công ngang HMC630
- Hiệu suất gia công cao: Với động cơ trục chính mạnh mẽ và tốc độ quay cao, HMC630 có khả năng gia công nhanh chóng các chi tiết phức tạp và vật liệu cứng.
- Độ chính xác cao: Máy sử dụng hệ thống dẫn hướng tuyến tính và vít me bi để giảm thiểu độ sai lệch và đảm bảo chất lượng sản phẩm chính xác.
- Khả năng gia công đa dạng: Máy có thể gia công nhiều loại vật liệu và thực hiện nhiều công đoạn phức tạp, giúp đáp ứng nhu cầu của các ngành công nghiệp khác nhau.
- Tiết kiệm thời gian gia công: Bộ thay dao tự động giúp tiết kiệm thời gian thay dao và giảm thiểu thời gian dừng máy, tối ưu hóa năng suất.
- Dễ dàng vận hành và bảo trì: Máy được trang bị hệ điều khiển CNC dễ sử dụng, giúp giảm thiểu công sức của người vận hành và đơn giản hóa quy trình bảo trì.
