Model
|

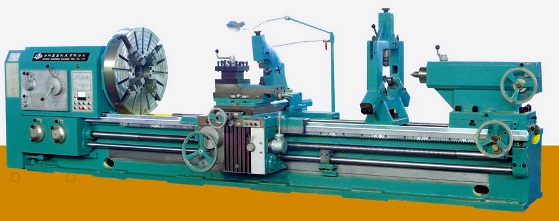

CW61160B
|
|
KHẢ NĂNG GIA CÔNG
|
|
Đường kính gia công trên băng máy
|
mm
|
1640
|
|
Đường kính gia công trên bàn dao
|
mm
|
1250
|
|
Chiều dài chống tâm
|
mm
|
1500,3000,5000,6000,8000,10000
|
|
Chiều dài tiện
|
mm
|
1300,2800,4800,5800,7800,9800
|
|
Chiều rộng băng máy
|
mm
|
755
|
|
TRỤC CHÍNH
|
|
Mũi trục chính
|
mm
|
A215 (8xM22)
|
|
Đường kính lỗ trục chính
|
mm
|
130
|
|
Côn lỗ trục chính
|
mm
|
1:20 / 140
|
|
Phạm vi tốc độ quay của trục chính
|
v/ph.
|
3.15-315
|
|
Số cấp tốc độ quay trục chính
|
|
21
|
|
ĂN DAO
|
|
Lượng chạy dao dọc
|
mm/v.
|
(56) 0,1 - 12
|
|
Lượng chạy dao ngang
|
mm/v.
|
(56) 0,05 - 6
|
|
Lượng chạy dao của bàn dao trên
|
mm/v.
|
0,025 - 3
|
|
Phạm vi và số cấp cắt ren hệ mét
|
mm
|
1 – 120 ; 44
|
|
Phạm vi và số cấp cắt ren hệ Anh
|
inch
|
28 - 1/4 ; 31
|
|
Phạm vi và số cấp cắt ren Modul
|
mm
|
0.5 - 60 ; 45
|
|
Phạm vi và số cấp cắt ren Pitch
|
DP
|
1/2 - 56 ; 38
|
|
BÀN DAO
|
|
Kích thước chuôi dao
|
mm
|
45 x 45
|
|
Phạm vi xoay
|
độ
|
+ 90
|
|
Hành trình tối đa của bàn dao
|
|
1450, 2950, 4950, 5950, 7950, 9950, 11950
|
|
Hành trình bàn dao trên
|
mm
|
300
|
|
Hành trình bàn dao ngang
|
mm
|
630
|
|
Tốc độ hành trình nhanh của bàn dao
|
mm/ph
|
3740
|
|
Tốc độ hành trình nhanh của bàn dao ngang
|
mm/ph
|
1870
|
|
Tốc độ hành trình nhanh của bàn dao trên
|
mm/ph
|
935
|
|
Ụ ĐỘNG
|
|
Đường kính nòng ụ động
|
mm
|
160
|
|
Hành trình nòng ụ động
|
mm
|
300
|
|
Côn ụ động
|
Morse
|
6
|
|
CÁC THÔNG SỐ KHÁC
|
|
Công suất động cơ truyền động chính
|
kW
|
22,0
|
|
Khối lượng tối đa của vật gia công
|
kg
|
6.000
|
|
Kích thước máy :
- dài
- rộng
- cao
|
mm
|
4600,6100,8100,9100,11100,13100,15100
2150
1700 1825 2150
|
|
Khối lượng máy (với chống tâm 3000mm)
|
kg
|
12.900
|
