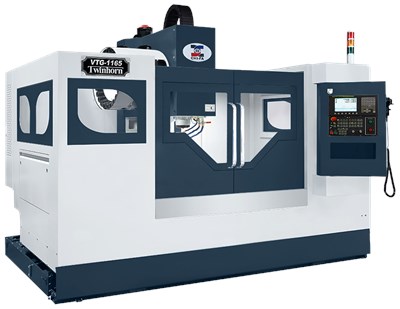

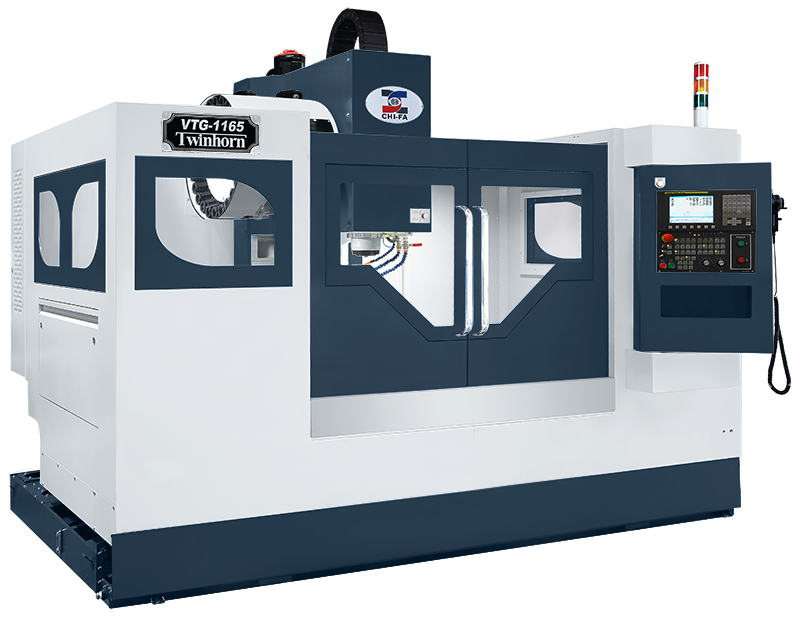

VTG-1165
|
|
DU LỊCH
|
|
Trục X (mm)
|
1150
|
|
Trục Y (mm)
|
650
|
|
Trục Z (mm)
|
620
|
|
Mũi trục chính đến mặt bàn (mm)
|
100 ~ 720
|
|
Mặt bàn đến sàn (mm)
|
915
|
|
Tâm trục chính đến bề mặt cột
|
765
|
|
BÀN
|
|
Kích thước tabe (mmxmm)
|
1250x650
|
|
Tối đatải (kg)
|
700
|
|
Khe chữ T (Wid.xNo.xPit.)
|
18mmx5x100mm
|
|
CON QUAY
|
|
Tốc độ trục chính (vòng / phút)
|
Dây đai: 8000 / # 40 Bánh răng: 6000 / # 50 Bánh răng: 6000
|
|
Côn
|
BT-40 / BT-50
|
|
NHANH
|
|
Thức ăn nhanh (m / phút)
|
36X36X30 (L3) / 24X24X20 (L & Gear)
|
|
Cắt thức ăn (m / phút)
|
1 ~ 10
|
|
ATC
|
|
Loại công cụ
|
BT40 / BT50
|
|
Kéo gậy
|
MAS-P40T-1 (45º) / MSA-P50T-1 (45 °)
|
|
Số dụng cụ
|
BT-40: 24T / BT-50: 24T
|
|
Tối đadụng cụ dia.w / wo công cụ liền kề
|
BT-40: 80/150 / BT-50: 127/200
|
|
Tối đacông cụ leng.(mm)
|
BT-40: 300 / BT-50: 350
|
|
Tối đatrọng lượng dụng cụ (kg)
|
BT40 = 7kg / BT50 = 15kg
|
|
ĐỘNG CƠ SPINDLE (30Min./Cont.)
|
BT-40 Beltr điều khiển: 7,5 / 11 kW;BT-50 Dẫn động bằng bánh răng: 11/15 kW
|
|
CHUNG
|
|
Kích thước máy (mm)
|
5250x3500 |
|
Dấu chân (mm)
|
7200
|
|
Trọng lượng máy (kg)
|
7000
|
