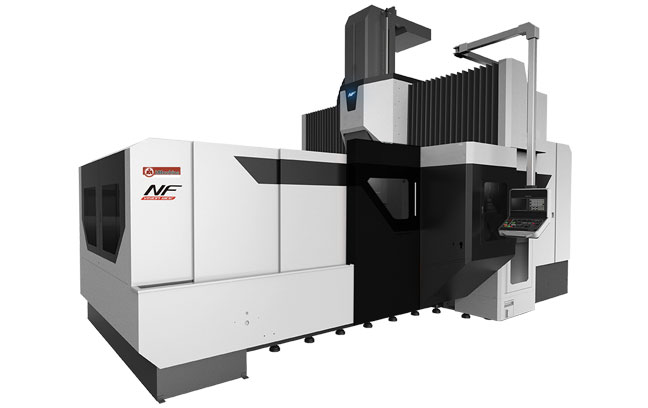

| Dòng NF |
NF-3232/39 |
NF-4232/39 |
NF-5232/39 |
| trục X (mm) |
3.200 |
4.200 |
5.200 |
| trục Y (mm) |
3.200/3.900 |
| trục Z (mm) |
đườnghộp |
920/1,020(Tùy chọn) |
| tuyến tính |
1.000(Tối ưu)/1.200(Tối ưu)/1.400(Tối ưu) |
| Kích thước bảng (mm) |
3.000×2.450 |
4.000×2.450 |
5.000×2.450 |
| tối đa.tải trọng bàn (kg) |
13.000 |
16.000 |
20.000 |
Động cơ trục chính
(liên tục/ định mức 30 phút) (kw) |
18,5/22(22/26Lựa chọn)(30/37Lựa chọn) |
| Tốc độ trục chính (rpm) |
đường hộp |
bánh răng 2
bước |
4.500/6.000(Tùy chọn) |
truyền động bằngdây đai |
8.000/10.000(Tùy chọn) |
| tuyến tính |
bánh răng 2
bước |
22/26kW: 4.000/6.000(Tùy chọn) ;30/37kW: 3000(Tùy chọn)/5500(Tùy chọn) |
| Đai lái xe |
10.000(Tùy chọn) |
| côn trục chính |
ISO50 |
| Tốc độ nạp cắt (mm/min) |
1-10.000 |
| Tốc độ di chuyển nhanh (m/phút) |
X:24 |
x:18 |
x:12,5 |
| Y:15/12 |
Y:15/12 |
Y:15/12 |
| z:15 |
z:15 |
z:15 |
| Độ chính xác định vị (mm) |
Tham khảo JIS B6333 |
±0,005/300, 0,015/Toàn bộ hành trình |
| Độ lặp lại (mm) |
Tham khảo JIS B6333 |
±0,003 |
| Dung lượng lưu trữ công cụ (chiếc) |
Thay đổi công cụ loại dọc |
40/60(Tùy chọn) |
| Chang công cụ đứng loại sàn |
40(Tối ưu)/60(Tối ưu) |
| Thay đổi công cụ dọc-ngang loại đứng |
32 (Tùy chọn) / 40 (Tùy chọn) / 60 (Tùy chọn) |
| Tổng trọng lượng máy (kg) |
44.500/46.500 |
49.500/53.000 |
55.500/59.000 |
