| Mục |
Người mẫu |
AY-VMT-600 |

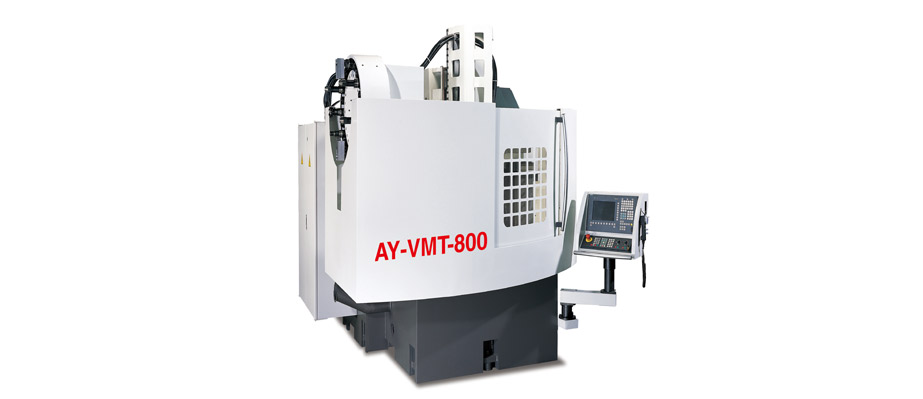

AY-VMT-800 |
| Bàn |
Bề mặt công việc |
900 x 550mm |
1100x600mm |
| Khe chữ T (Kích thước x Số x Cao độ) |
18 x 4 x P100 |
18 x 5 x P100 |
| tối đa.tải bảng |
800 kg |
1000 kg |
| Du lịch |
Du lịch trục X |
600 mm |
800 mm |
| Du lịch trục Y |
500mm |
| Hành trình trục Z |
Có bàn 650 mm / Có mâm cặp 530 mm |
| Khoảng cách từ cuối trục chính đến bàn |
120mm |
| Công suất quay |
tối đa.Xích đu |
600 mm |
800 mm |
| tối đa.Đường kính cắt |
600 mm |
800 mm |
| tối đa.Độ dài cắt |
530mm |
| quay trục chính |
mũi trục chính |
A2-8 |
A2-8/A2-11 |
| Tốc độ trục chính |
2000 vòng / phút |
| phay trục chính |
Mũi côn trục chính |
HSK-63A |
| Tốc độ trục chính |
12000 vòng / phút |
9000 vòng/phút/20000 vòng/phút |
| Cách giường ngủ |
Loại giường |
#45 Hướng dẫn đường lót |
| Độ sâu giường |
X: 70 / Y: 70 / Z: 70 mm |
| Chiều rộng giường |
X: 600 / Y: 1250 / Z: 360 mm |
X: 650 / Y: 1450 / Z: 360 mm |
| Cho ăn |
Hành trình nhanh trục X/Y |
30 m/phút |
| Du lịch nhanh trục Z |
30 m/phút |
| Cắt tỷ lệ cho ăn |
1 ~ 8000 mm/phút |
| ATC |
Dung lượng lưu trữ công cụ |
24+1 |
| Thay đổi phương pháp |
Gần nhất |
| tối đa.Đường kính dụng cụ |
90 mm |
| tối đa.Chiều dài công cụ |
300mm |
| tối đa.trọng lượng công cụ |
10kg |
| động cơ |
Động cơ Servo trục X |
3,3 kw, 16 N/m |
| Động cơ Servo trục Y |
4,87 kw, 27 N/m |
| Động cơ Servo trục Z |
4,87 kw, 27 N/m |
| Đối với trục phay |
7,5 ~ 11 kw, 48 Nm, 1500 ~ 12000 vòng/phút |
| để quay trục chính |
15/20.5 kw, 95.5 Nm, 1500~8000 vòng/phút |
| Máy làm mát dầu |
1 mã lực |
| bơm bôi trơn |
100W |
| Bơm nước làm mát |
1 mã lực |
| xi lanh khí |
6 kg/cm2 |
| Kích thước máy |
Dài x Rộng x Cao |
2600 x 2200 x 3000 mm |
2800 x 2300 x 3200mm |
| Trọng lượng tịnh (Xấp xỉ) |
9000 kg |
11000 kg
|
