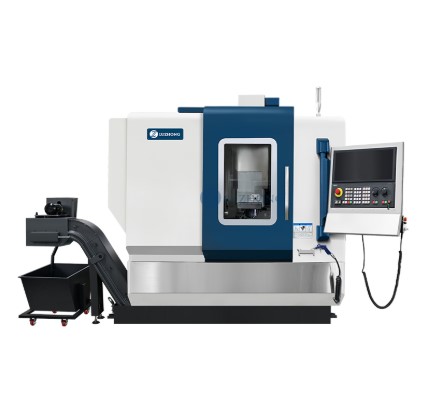

Trung tâm gia công CNC 5 trục AMC500
Trung tâm gia công CNC 5 trục AMC500 là một máy CNC đa chức năng, hiệu suất cao được thiết kế để mang lại độ chính xác và hiệu quả cho các ngành công nghiệp đòi hỏi khả năng gia công tiên tiến. Với điều khiển đồng thời 5 trục, AMC500 đặc biệt phù hợp với các bộ phận phức tạp, nhiều mặt, lý tưởng cho các ngành hàng không vũ trụ, ô tô, chế tạo khuôn mẫu, y tế và kỹ thuật chính xác.
Thông số kỹ thuật
|
Model
|
AMC500
|
|
Kích thước bàn
|
Φ500 mm
|
|
Kích thước khe chữ T
|
14H8 mm
|
|
Lỗ trung tâm bàn
|
Φ50H7 mm
|
|
Tải trọng tối đa của bàn
|
350 kg
|
|
Di chuyển trục X
|
500 mm
|
|
Di chuyển trục Y
|
600 mm
|
|
Di chuyển trục Z
|
450 mm
|
|
Phạm vi quay trục A
|
±120 °
|
|
Phạm vi quay trục C
|
360 °
|
|
Khoảng cách từ mũi trục chính đến mặt bàn
|
150-580 mm
|
|
Độ côn trục chính
|
HSK-A63
|
|
Tốc độ trục chính tối đa
|
18000 vòng/phút
|
|
Công suất động cơ trục chính
|
22/33 kW
|
|
Mô-men xoắn cực đại của trục chính
|
61,3/90,7 Nm
|
|
Loại tạp chí công cụ
|
Loại xích dẹt
|
|
Sức chứa của tạp chí công cụ
|
32 chiếc
|
|
Dụng cụ có đường kính tối đa (đầy/rỗng)
|
Φ76/ Φ125 mm
|
|
Chiều dài dụng cụ tối đa
|
300 mm
|
|
Trọng lượng dụng cụ tối đa
|
8 kg
|
|
Thời gian thay đổi công cụ (TT)
|
2 ~ 4 giây
|
|
Tốc độ nạp nhanh (X/Y/Z)
|
36000/36000/36000 mm/phút
|
|
Tốc độ cắt (X/Y/Z)
|
1-10000/1-10000/1-10000 mm/phút
|
|
Độ chính xác định vị (X/Y/Z)
|
0,008 mm
|
|
Độ chính xác định vị (A/C)
|
5 mm
|
|
Độ chính xác định vị lặp lại (X/Y/Z)
|
0,005 mm
|
|
Độ chính xác định vị lặp lại (A/C)
|
4 mm
|
|
Trọng lượng máy
|
11000 kg
|
|
Kích thước tổng thể
|
5500 x 2350 x 3100 mm
|
