Thông tin sản phẩm

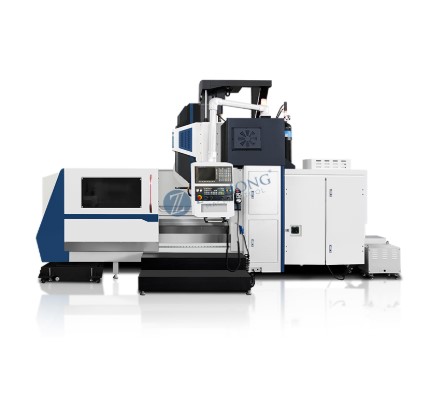

Trung tâm gia công cổng trục GMC1614 một giải pháp gia công CNC tiên tiến khác được thiết kế để gia công các bộ phận lớn và có độ chính xác cao. Đây là một trung tâm gia công cổng trục phù hợp với các ngành công nghiệp đòi hỏi độ cứng cao, diện tích làm việc lớn và khả năng cắt chính xác. GMC1614 này được sử dụng rộng rãi trong các lĩnh vực như hàng không vũ trụ, ô tô, sản xuất điện, chế tạo khuôn mẫu và sản xuất thiết bị nặng do khả năng xử lý các thành phần lớn, phức tạp với độ chính xác cao.
Thông số kỹ thuật
|
Model
|
GMC1614
|
|
Kích thước bàn (W*L)
|
1200*1700 mm
|
|
Di chuyển trục X
|
1600 mm
|
|
Di chuyển trục Y
|
1500 mm
|
|
Di chuyển trục Z
|
800 mm
|
|
Chiều rộng cổng/Chiều cao đi qua
|
W: 1500/H: 1030 mm
|
|
Tải trọng của bàn
|
2,5 t
|
|
Khoảng cách giữa mũi trục chính và mặt bàn
|
150-950 mm
|
|
Khe T (số chiều rộng*bước)
|
7-22*170
|
|
Độ côn trục chính
|
BT50/190
|
|
Tốc độ trục chính
|
6000 vòng/phút
|
|
Tốc độ di chuyển nhanh
|
15m/phút
|
|
Tốc độ cắt
|
10 m/phút
|
|
Công suất động cơ chính
|
15/18,5 kW
|
|
Tạp chí công cụ
|
Cánh tay 24
|
|
Độ chính xác định vị
|
X/Y ±0,0075 Z ±0,015 mm
|
|
Độ chính xác định vị lặp lại
|
±0,005 mm
|
|
Kích thước tổng thể
|
5900 x 4200 x 4200 mm
|
|
Trọng lượng máy (khoảng)
|
15,5 t
|
Ưu điểm của GMC1614
- Khả năng gia công chi tiết lớn: Cấu trúc cổng trục cho phép gia công các chi tiết có kích thước và tải trọng lớn mà không làm giảm độ chính xác.
- Độ chính xác và độ lặp lại cao: Máy cung cấp độ chính xác cao, duy trì chất lượng gia công đồng đều trong toàn bộ chu trình sản xuất.
- Đa năng và linh hoạt: Máy có thể gia công một loạt các vật liệu, từ các kim loại mềm như nhôm đến các vật liệu cứng như thép, titan, và hợp kim.
- Năng suất cao: Hệ thống thay dao tự động giúp giảm thời gian thay dao và tăng hiệu quả gia công.
- Thiết kế chắc chắn: Cấu trúc cổng trục giúp máy duy trì độ ổn định và độ chính xác ngay cả trong điều kiện gia công nặng.
- Quản lý nhiệt độ và phôi hiệu quả: Hệ thống làm mát và thoát phoi giúp duy trì hiệu suất gia công cao và bảo vệ các công cụ cắt.
