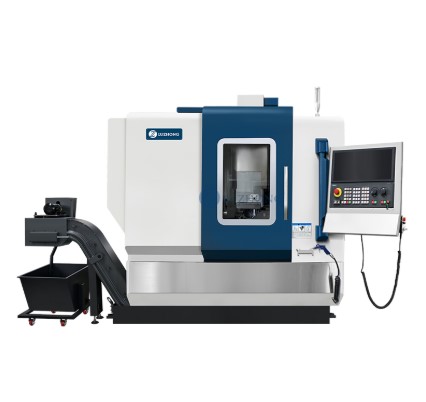

Trung tâm gia công CNC 5 trục AMC650
Trung tâm gia công CNC 5 trục AMC650 là một hệ thống gia công đa trục, có độ chính xác cao được thiết kế để xử lý các nhiệm vụ gia công phức tạp với hiệu quả và độ chính xác cao. Cung cấp điều khiển đồng thời 5 trục, AMC650 rất phù hợp cho các ngành công nghiệp như hàng không vũ trụ, ô tô, y tế và sản xuất khuôn mẫu. Nó được thiết kế để mang lại độ chính xác, tính linh hoạt và hiệu quả vượt trội, lý tưởng cho việc sản xuất các thành phần chính xác và phôi phức tạp.
Thông số kỹ thuật
|
Model
|
AMC650
|
|
Kích thước bàn
|
Φ650 mm
|
|
Kích thước khe chữ T
|
14H8 mm
|
|
Lỗ trung tâm bàn
|
Φ50H8 mm
|
|
Tải trọng tối đa của bàn
|
850 kg
|
|
Di chuyển trục X
|
600 mm
|
|
Di chuyển trục Y
|
650 mm
|
|
Di chuyển trục Z
|
600 mm
|
|
Phạm vi quay trục A
|
±120 °
|
|
Phạm vi quay trục C
|
360 °
|
|
Khoảng cách từ mũi trục chính đến mặt bàn
|
150-750 mm
|
|
Độ côn trục chính
|
HSK-A63
|
|
Tốc độ trục chính tối đa
|
15000 vòng/phút
|
|
Công suất động cơ trục chính
|
25/37,5 kW
|
|
Mô-men xoắn cực đại của trục chính
|
91.7/37,5 Nm
|
|
Loại tạp chí công cụ
|
Loại xích dẹt
|
|
Sức chứa của tạp chí công cụ
|
40 chiếc
|
|
Dụng cụ có đường kính tối đa (đầy/rỗng)
|
Φ76/ Φ125 mm
|
|
Chiều dài dụng cụ tối đa
|
300 mm
|
|
Trọng lượng dụng cụ tối đa
|
8 kg
|
|
Thời gian thay đổi công cụ (TT)
|
2 ~ 4 giây
|
|
Tốc độ nạp nhanh (X/Y/Z)
|
36000/36000/36000 mm/phút
|
|
Tốc độ cắt (X/Y/Z)
|
1-10000/1-10000/1-10000 mm/phút
|
|
Độ chính xác định vị (X/Y/Z)
|
0,008 mm
|
|
Độ chính xác định vị (A/C)
|
5 mm
|
|
Độ chính xác định vị lặp lại (X/Y/Z)
|
0,005 mm
|
|
Độ chính xác định vị lặp lại (A/C)
|
4 mm
|
|
Trọng lượng máy
|
15000 kg
|
|
Kích thước tổng thể
|
4600 x 3840 x 3300 mm
|
Các ứng dụng
- Hàng không vũ trụ: Gia công các thành phần hàng không vũ trụ phức tạp, chẳng hạn như cánh tuabin, bộ phận động cơ và các bộ phận kết cấu.
- Ô tô: Sản xuất các bộ phận chính xác như khối động cơ, khuôn mẫu, bộ phận truyền động và các thành phần tùy chỉnh.
- Thiết bị y tế: Tạo ra cấy ghép có độ chính xác cao, dụng cụ phẫu thuật và các thiết bị y tế khác yêu cầu hình học chi tiết và phức tạp.
- Làm khuôn và khuôn: Lý tưởng để tạo các hốc, lõi và chèn khuôn phức tạp với hình dạng phức tạp.
- Kỹ thuật chính xác: Được sử dụng cho các bộ phận có độ chính xác cao trong robot, điện tử và sản xuất tùy chỉnh.
