Thông tin sản phẩm

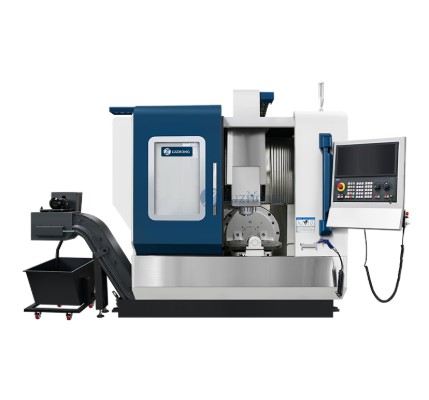

Trung tâm gia công CNC 5 trục BMC650
Trung tâm gia công CNC 5 trục BMC650 là một giải pháp gia công đa năng và hiệu suất cao được thiết kế để xử lý các nhiệm vụ gia công phức tạp, đa trục với độ chính xác và hiệu quả. Nó thường được sử dụng để sản xuất các bộ phận phức tạp và có độ chi tiết cao, thường được yêu cầu trong các ngành công nghiệp như hàng không vũ trụ, ô tô, y tế và kỹ thuật chính xác.
Thông số kỹ thuật
|
Model
|
BMC650
|
|
Kích thước bàn
|
Φ650x540 mm
|
|
Kích thước khe chữ T
|
14 mm
|
|
Kích thước khe chữ T
|
Φ50 mm
|
|
Tải trọng tối đa của bàn
|
300 kg
|
|
Di chuyển trục X
|
650 mm
|
|
Di chuyển trục Y
|
520 mm
|
|
Di chuyển trục Z
|
475 mm
|
|
Phạm vi quay trục A
|
±120 °
|
|
Phạm vi quay trục C
|
360 °
|
|
Khoảng cách từ mũi trục chính đến mặt bàn
|
150-625 mm
|
|
Độ côn trục chính
|
BBT40
|
|
Tốc độ trục chính tối đa
|
12000 vòng/phút
|
|
Công suất động cơ trục chính
|
7,5 kW
|
|
Mô-men xoắn cực đại của trục chính
|
45 Nm
|
|
Loại tạp chí công cụ
|
Kiểu cánh tay
|
|
Sức chứa của tạp chí công cụ
|
24 chiếc
|
|
Dụng cụ có đường kính tối đa (đầy/rỗng)
|
Φ78/ Φ150 mm
|
|
Chiều dài dụng cụ tối đa
|
300 mm
|
|
Trọng lượng dụng cụ tối đa
|
8 kg
|
|
Thời gian thay đổi công cụ (TT)
|
1,55 giây
|
|
Tốc độ nạp nhanh (X/Y/Z)
|
42000/42000/42000 mm/phút
|
|
Tốc độ cắt (X/Y/Z)
|
1-10000/1-10000/1-10000 mm/phút
|
|
Độ chính xác định vị (X/Y/Z)
|
±0,005/300 JIS mm
|
|
Độ chính xác định vị (A/C)
|
±5 mm
|
|
Độ chính xác định vị lặp lại (X/Y/Z)
|
±0,003 mm theo tiêu chuẩn Nhật Bản
|
|
Độ chính xác định vị lặp lại (A/C)
|
4 mm
|
|
Trọng lượng máy
|
8500 kg
|
|
Kích thước tổng thể
|
3970 x 3210 x 2800
|
Ứng dụng
- Ngành hàng không vũ trụ:
+ Gia công các bộ phận phức tạp như cánh tuabin, vỏ động cơ và các bộ phận kết cấu đòi hỏi độ chính xác cao và khả năng xử lý các hình học phức tạp.
- Sản xuất ô tô:
+ Sản xuất các bộ phận động cơ hiệu suất cao, các bộ phận truyền động và khung gầm với các cấu hình phức tạp.
- Ngành y tế:
+ Sản xuất dụng cụ phẫu thuật, cấy ghép và các thành phần chính xác khác với dung sai nghiêm ngặt.
- Công nghiệp khuôn mẫu và khuôn:
+ Lý tưởng để gia công các khoang khuôn phức tạp, đặc biệt là trong các ứng dụng như ép phun và đúc khuôn.
